220V 전력 소모 2 차원 에어컨용 청동 밸브 PVC 모터화 된 볼 밸브
제품 상세 정보:
| 원래 장소: | 푸젠, 중국 |
| 브랜드 이름: | ELSONIC |
| 모델 번호: | QB03A |
결제 및 배송 조건:
| 가격: | $15.00 - $42.00/units |
|---|---|
| 포장 세부 사항: | 전동 볼 밸브 1 단위/상자 크기: 11*12.5*7.5CM 20 단위/판지 크기: 39*27*23CM |
| 지불 조건: | T/T, L/C, D/PD/A, MoneyGram, 신용 카드, PayPal, Western Union, 현금, 에스크로 |
| 공급 능력: | 100000 유닛 / 유닛마다 달 |
|
상세 정보 |
|||
| 적용: | 장군 | 포트의 크기: | 1/2" |
|---|---|---|---|
| 소재: | 금속 | 힘: | 유압 |
| 매체의 온도: | 고온, 중온, 5~95C | 압력: | 중간 압력 |
| 구조: | 볼, ON/OFF | 미디어: | 물, 급수됩니다 |
| 제품 이름: | 자동화된 볼 밸브 | 종류: | HVAC 시스템 밸브 |
| 전력 소비: | 220V, 24V 전원 공급 장치 | 밸브 본체 물질: | 금속 |
| 색상: | 파란색 | 밸브 닫힘 시간: | <9초 |
| 시세: | DN20,DN25,DN32,DN40,DN50 | 항구: | 샤먼, 중국(본토) |
제품 설명
QB 시리즈 모터 공 밸브

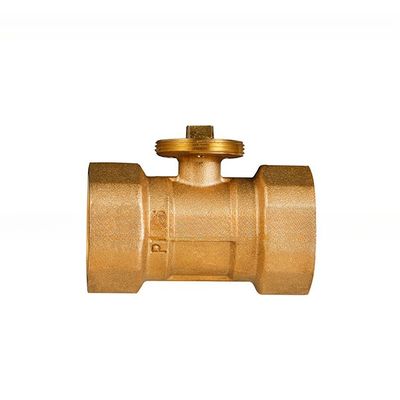

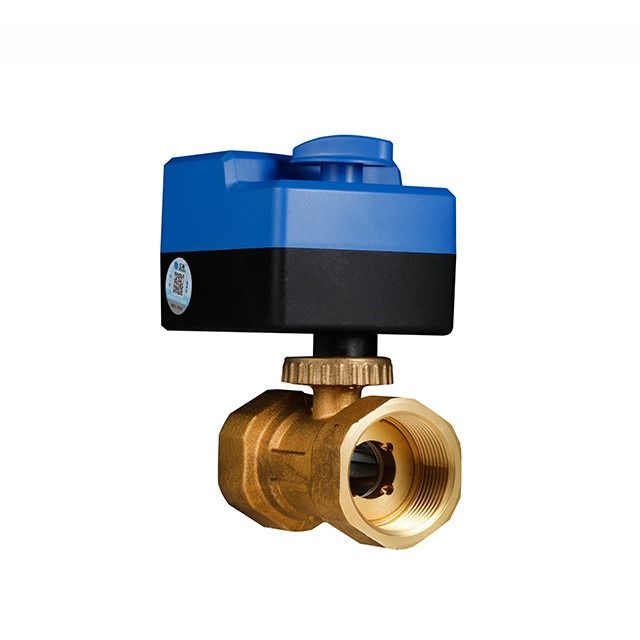

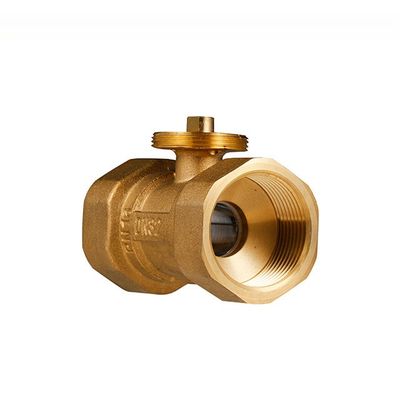

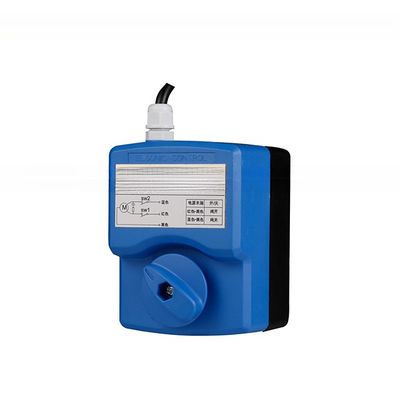

QB 시리즈 모터화 된 볼 밸브는 액추에이터와 밸브 몸으로 구성되어 HVAC 물 시스템을 제어하는 데 사용됩니다. 그리고 액추에이터는 동기 모터를 드라이버로 채택하여 안정적으로 작동합니다.그리고 내장 한계 접촉 밸브 열 또는 닫을 때 밸브 전원을 꺼그리고 밸브 몸은 구리로 만들어져 있습니다. 이것은 에어컨의 모터화 된 볼 밸브에 적합합니다.
참고:일반적으로 밸브는 정상적으로 열린 위치에 설치됩니다.
전원 공급: | AC220V ±10%, AC24V±10%50/60Hz |
| 전력 소비: | 2VA (만 밸브가 닫히거나 열리면) |
| 모터 타입: | 동시 모터/회전 |
| 실행 시간: | 60/100s |
| 출력 토크: | 4N.M(QB02A) 8N.M(QB03A) |
| 납 길이는: | 700 |
| 명목 압력: | 1.6Mpa |
| 중간 온도: | 2~90°C |
| 작업 매개체: | 냉각/온도 물 또는 50%EG |
연결 방법: | 파이프 스레드 G |
차원 및 모델 번호
전기 스케마
부문별 관점
간단한 예외 처리:
코드 | 예외 처리 현상 | 이유 | 처리 |
01 | 열 밸브와 닫는 밸브는 반대 위치입니다. | 배선이 틀렸어 | 열 밸브와 닫기 밸브의 배선을 변경하기 위해. |
02 | 액추에이터는 작동하지 않습니다. | 배선이 잘못되었거나 회로가 탔거나 액추에이터에 물이 있거나 모터가 손상되었습니다. | 전원 공급 장치와 회로와 온도 조절기를 확인해 |
액추에이터를 교체해 | |||
03 | 스레드 연결이 찢어졌어 | 연결가닥이 맞지 않거나 설치가 불규칙하거나 힘이 너무 커서 | 밸브 몸체를 교체합니다. |
04 | 밸브가 완전히 열거나 닫을 수 없습니다. | 막힌 파이프 또는 나쁜 물 품질 | 파이프에서 잔해를 청소하거나 필터를 설치하십시오. |
설치 통보
1.운동기는 수평선에 설치되어야 합니다.
2설치 도중 가동 장치에 너무 많은 힘을 사용하지 마십시오.
3밸브를 연결하는 스레드는 국제 표준 파이프 스레드 (파이프 스레드 G) 가어야합니다. 밸브를 연결하는 데 톱니 스레드를 사용하지 마십시오.
4설치 전에 밸브와 파이프를 깨끗하게 유지하십시오.
5밸브와 파이프는 수평 또는 수직으로 설치될 수 있지만, 뒤집어 놓은 위치에 설치하지 마십시오.
6파이프와 밸브를 따뜻하게 유지 확인 하 고, 단열 계층 내부에 액추에이터를 보관 하지 않습니다
